Dnes sa v našej virtuálnej dielni pozrieme na malú, nenápadnú, no mimoriadne dôležitú súčiastku, ktorú nájdete na každom pitbiku aj detskej štvorkolke (ATV). Reč je o brzdovom spínači.
Možno ste si všimli, že vám pri brzdení nesvieti zadné svetlo, alebo vaša štvorkolka s elektrickým štartérom zrazu odmieta naštartovať. Vo veľa prípadoch za to môže práve táto drobnosť. Poďme si spoločne vysvetliť, načo presne brzdový spínač slúži, kde sa na vašom stroji ukrýva a ako ho viete sami doma diagnostikovať a vymeniť.
Načo vlastne slúži brzdový spínač?
Brzdový spínač je jednoduchý elektrický komponent, ktorý má pri pitbikoch a ATV dve hlavné úlohy:
-
Rozsvietenie brzdového svetla: Toto je jeho primárna funkcia. Keď stlačíte brzdu, spínač sa zopne, uzavrie elektrický obvod a pošle prúd do zadného svetla. Z hľadiska bezpečnosti je to kľúčové – jazdec za vami (či už je to kamoš na trati, nebo rodič dohliadajúci na dieťa) vďaka tomu vidí, že spomaľujete.
-
Bezpečnostná poistka pri štartovaní (najmä pri ATV a pitbikoch s el. štartérom): Detské štvorkolky a niektoré pitbiky majú bezpečnostný systém, ktorý vám nedovolí naštartovať motor, pokiaľ nemáte stlačenú brzdu. Je to ochrana proti tomu, aby stroj pri nečakanom naštartovaní "neušiel" vpred. Ak je brzdový spínač pokazený, riadiaca jednotka nevie, že držíte brzdu, a štartér jednoducho nezopne.
Kde brzdový spínač nájdem?
Väčšina strojov má brzdové spínače dva – jeden pre prednú a jeden pre zadnú brzdu.
-
Spínač prednej brzdy: Nájdete ho priamo na riadidlách, zospodu alebo zboku prednej brzdovej páčky (pri brzdovej pumpe). Zvyčajne ide o malú čiernu plastovú krabičku s dvoma trčiacimi káblikmi. Keď páčku stlačíte, uvoľníte malý "cuplík" na spínači, čím sa obvod zopne.
-
Spínač zadnej brzdy: Tu sa stretávame s dvoma najčastejšími typmi:
-
Hydraulický spínač (tzv. holender): Veľmi bežný na pitbikoch. Nachádza sa priamo na zadnej brzdovej pumpe (tam, kde dolievate kvapalinu a odkiaľ ide hadica k strmeňu). Vyzerá ako skrutka (prietokový skrutka brzdovej hadice), z ktorej trčia dva káble. Funguje na základe tlaku – keď stlačíte nožnú brzdu, tlak kvapaliny zopne spínač.
-

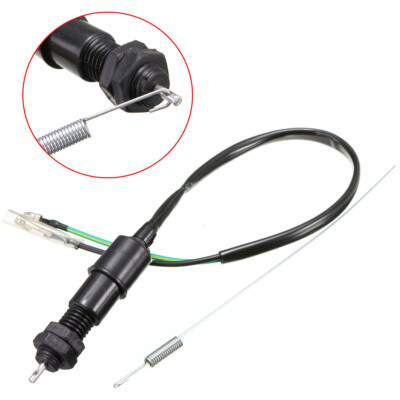

Mechanický spínač s pružinkou: Často sa vyskytuje na ATV. Je to valčekový spínač prichytený o rám, ktorý je pomocou malej pružinky spojený s pedálom nožnej brzdy. Keď pedál zošliapnete, pružinka potiahne vnútro spínača a zopne ho.
-
Ako diagnostikovať pokazený brzdový spínač?
Ak vám nesvieti brzdové svetlo alebo ATV neštartuje, nemusíte hneď kupovať polovicu novej elektriky. Diagnostika je veľmi jednoduchá a zvládnete ju s kúskom drôtu alebo kancelárskou sponkou.
Postup diagnostiky (krok za krokom):
-
Skontrolujte žiarovku: Znie to banálne, ale ak nesvieti brzdové svetlo, uistite sa najprv, či nie je len vypálená žiarovka v zadnom svetle.
-
Nájdite káble od spínača: Sledujte dva kábliky, které idú od podozrivého brzdového spínača, až kým nenarazíte na konektor (zvyčajne pár centimetrov od spínača).
-
Odpojte konektor a urobte "premostenie": Rozpojte konektor. Zoberte kúsok čistého drôtu, kancelársku sponku alebo kliešte a spojte (premostite) tie dva piny v konektore, ktorý vedie do káblového zväzku stroja (nie do spínača).
-
Vyhodnotenie testu: * Zapnite kľúčik. Ak sa po premostení káblov brzdové svetlo rozsvieti (alebo štvorkolka zrazu ide naštartovať), našli ste vinníka! Káblovanie a svetlo sú v poriadku, problém je na 100 % v samotnom brzdovom spínači.
-
Ak svetlo stále nesvieti, problém bude niekde inde (predratý kábel, poškodená kostra, zlá žiarovka).
-
Ako problém vyriešiť?
Oprava je v drvivej väčšine prípadov veľmi rýchla a lacná.
-
Očista kontaktov: Niekedy sa do mechanického spínača na riadidlách dostane voda a blato. Skúste ho odmontovať, prestriekať sprejom na kontakty a "precvakať".
-
Nastavenie pružinky: Ak máte na ATV mechanický zadný spínač s pružinkou, možno je len zle nastavený. Na tele spínača je plastová matica, ktorou viete regulovať, pri akom silnom stlačení pedálu sa má spínač zopnúť. Skúste ho dopnúť.
-
Výmena za nový: Brzdové spínače sú spotrebný materiál, ktorý stojí doslova pár eur. Vnútri hydraulického spínača sa časom opotrebuje membrána a mechanické spínače jednoducho skorodujú. V takom prípade je najlepšie spínač vymeniť kus za kus.
Pozor: Pri výmene hydraulického spínača (holendra) na zadnej brzde vám môže uniknúť trochu brzdovej kvapaliny. Po výmene nezabudnite zadnú brzdu odvzdušniť!
Teraz už presne viete, načo brzdový spínač slúži a ako si s ním poradiť. Udržiavať pitbike alebo ATV v dobrom technickom stave je základom bezpečnej a zábavnej jazdy.
Ak ste pri diagnostike zistili, že váš spínač má svoje najlepšie dni za sebou, nezúfajte. Nový brzdový spínač presne pre váš stroj, či už hydraulický alebo mechanický, nájdete skladom u nás na pitbike.sk.
Veľa zdaru v garáži a vidíme sa v teréne!
