Ak jazdíte na pitbike-u alebo máte doma detskú štvorkolku (ATV), určite viete, že radosť z jazdy ide ruka v ruke s pravidelnou údržbou. Štvortaktné motory v pitbikoch a detských ATV sú konštrukčne veľmi podobné, a preto pre ne platia rovnaké pravidlá starostlivosti. Jedným z najdôležitejších (a často zbytočne obávaných) servisných úkonov je nastavenie vôle ventilov.
Mnoho jazdcov to necháva na servis, no pravdou je, že s trochou trpezlivosti a správnym náradím to zvládnete hravo aj u vás v garáži. V tomto článku si vysvetlíme, prečo je tento úkon taký dôležitý, ako spoznáte, že je čas na nastavenie, a prevedieme vás presným postupom krok za krokom.
1. PREČO je nastavenie vôle ventilov také dôležité?
Kovové súčiastky v motore sa vplyvom obrovských teplôt pri spaľovaní rozťahujú. Vôľa ventilov je vlastne malá "medzera", ktorú tam výrobca necháva zámerne za studena, aby mali ventily po zohriatí motora priestor na roztiahnutie a fungovali správne.
Ak vôľa nie je správna, môžu nastať dva extrémy:
-
Vôľa je príliš malá (ventily sú "podpálené"): Keď sa motor zohreje, ventil sa úplne neuzavrie. Prichádzate o kompresiu (tlak vo valci) a extrémne horúce plyny prúdia okolo sedla ventilu, čo ho môže doslova roztaviť alebo "podpáliť". Toto je najnebezpečnejší scenár pre váš motor.
-
Vôľa je príliš veľká: Ventily sa otvárajú neskoro a zatvárajú priskoro. Motor nemôže poriadne nasať zmes ani vyfúknuť spaliny. Spoznáte to podľa charakteristického kovového cvakania ("klepanie ventilov") z hlavy valca a nižšieho výkonu.
2. KEDY je čas nastaviť ventily? (Diagnostika)
Nemusíte byť vyučený mechanik, aby ste spoznali, že váš pitbike alebo ATV prosí o pozornosť. Tu sú hlavné príznaky, že je čas siahnuť po náradí:
-
Zlé štarty za studena alebo za tepla: Ak musíte do štartovacej páky kopať do vyčerpania alebo štartér točí naprázdno a motor nechytá (najmä keď je zohriaty), často sú na vine príliš tesné ventily.
-
Hlučný chod motora: Výrazné kovové cinkanie/cvakanie z vrchnej časti motora ukazuje na príliš veľkú vôľu.
-
Strata výkonu a slabá kompresia: Motor "neťahá" tak ako predtým, prípadne pri štartovaní necítite na nakopávačke správny odpor.
-
Pravidelný servis: Ventily by sa mali skontrolovať po zábehu nového motora (prvé 2–3 motohodiny) a následne preventívne každých cca 15 až 20 motohodín.
3. Čo budeme na opravu potrebovať?
Žiadne špeciálne laboratórne vybavenie nepotrebujete. Pripravte si:
-
Sadu základných kľúčov na odstrojovanie (gola sada, prípadne 8 mm, 10 mm a 14 mm kľúče).
-
Listové mierky – úplný základ na presné meranie vôle, bez ktorého to jednoducho nepôjde.
-
Špeciálny kľúč na nastavenie ventilov – tento šikovný pomocník stojí len pár eur a nájdete ho priamo v našom e-shope na pitbike.sk. Veľmi vám uľahčí prácu a samotnú presnosť pri nastavovaní správnej vôle. Prípadne môžete použiť klasický 9 mm kľúč a kliešte, ale dôrazne odporúčame použiť špeciálny kľúč – ušetrí vám to nervy aj čas.
DÔLEŽITÉ UPOZORNENIE SKÔR, NEŽ ZAČNETE: > Vôľa ventilov sa VŽDY nastavuje na úplne studenom motore! Ak ste sa práve vrátili z jazdy, nechajte mašinu aspoň pár hodín odstáť.
4. AKO na to? Postup krok za krokom
Ak je motor studený a náradie pripravené, poďme na to.
Krok 1: Prístup k ventilom
V závislosti od modelu vášho pitbiku alebo ATV možno budete musieť zhodiť plasty alebo nádrž, aby ste mali k motoru dobrý prístup. Odskrutkujte hliníkové viečka na hlave valca (jedno je hore – sací ventil, druhé dole – výfukový ventil). Taktiež vyšróbujte zapaľovaciu sviečku – uľahčí vám to pretáčanie motora.
Krok 2: Nájdenie hornej úvrate (HÚ)
Aby sme mohli merať vôľu, ventily musia byť úplne zatvorené a uvoľnené. To nastáva v tzv. hornej úvrati kompresného zdvihu.
-
Zložte kryt zapaľovania (alebo odskrutkujte kontrolné okienka na ľavom bloku motora).
-
Pomalým otáčaním rotora (magnetom) proti smeru hodinových ručičiek hľadajte značku "T" (Top), ktorá musí lícovať s ryskou na kartri motora.
-
Overenie: Chytíte vahadlá (tie ramienka pod krytkami ventilov) prstami. Obidve by mali mať jemnú vôľu a mali by sa dať trošičku pohnúť. Ak sú pevné ako kameň, ste pravdepodobne vo výfukovom zdvihu. Otočte rotorom o ďalších 360 stupňov späť na značku "T".
Krok 3: Meranie vôle
Aké hodnoty nastaviť? U čínskych horizontálnych motorov (50cc - 140cc, niekedy aj vyššie) sa osvedčilo zlaté pravidlo:
-
Sací ventil (horný): 0,05 mm
-
Výfukový ventil (spodný): 0,07 mm - 0,08 mm (výfukový sa zahrieva viac, preto potrebuje o málinko väčšiu vôľu). (Pre presné hodnoty vášho špecifického motora vždy nazrite do manuálu).

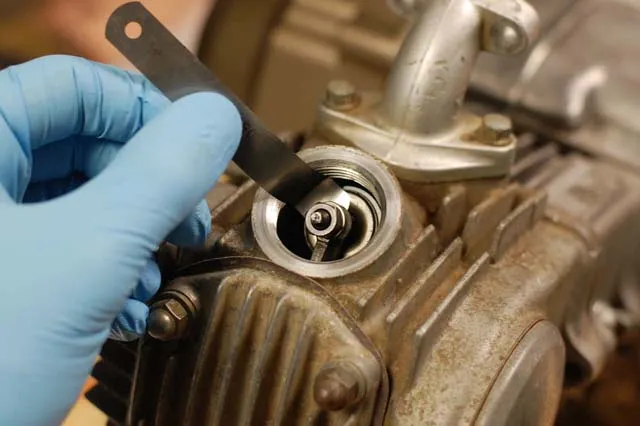

Zasuňte príslušnú listovú mierku medzi ventil a nastavovaciu skrutku. Listová mierka by sa mala dať posúvať dnu a von, ale s jemným odporom – ako keby ste ju ťahali cez hustý med. Nesmie ísť úplne voľne, ale nesmie sa ani zasekávať.
Krok 4: Nastavenie (ak je vôľa zlá)
-
Povoľte poistnú maticu.
-
Pomocou špeciálneho kľúča na ventily z pitbike.sk (alebo 9 mm kľúča a klieští) pootočte stredový štvorhran. Utiahnutím vôľu zmenšujete, povolením zväčšujete. Tento krok je práve s naším špeciálnym kľúčom maximálne presný a jednoduchý.
-
Keď je listová mierka vložená a cítite správny odpor, podržte stredový štvorhran pevne na mieste a dotiahnite poistnú maticu.
-
Znovu premerajte! Pri doťahovaní matice sa často stane, že sa vôľa trochu zmení. Ak áno, proces zopakujte.
Krok 5: Poskladanie a test
Zatiahnite viečka ventilov (dajte pozor na gumené O-krúžky, ak sú poškodené, na pitbike.sk nájdete náhradné). Naskrutkujte späť sviečku, vráťte kryt zapaľovania a naštartujte. Motor by mal chytiť ľahšie, bežať plynulejšie a prehnané cvakanie by malo byť minulosťou.
Zvládli ste to!
Gratulujeme! Práve ste sami vyriešili jeden z najdôležitejších servisných úkonov. Nielenže ste ušetrili peniaze za servis, ale hlavne ste predĺžili životnosť vášho motora a spoznali svoju mašinu o niečo lepšie.
