Stlačíš štartér, niekde spod sedla/pri batérii len cvakne… a motor nič.
Možno si povieš: „Odišiel štartér.“
Alebo: „Zase tá baterka.“
Často je však problém v štartovacom relé – ale pozor, nie vždy.
V tomto článku si ukážeme, ako relé bezpečne otestovať, dočasne obísť a zistiť, či je skutočne pokazené.
1. Čo vlastne robí štartovacie relé?

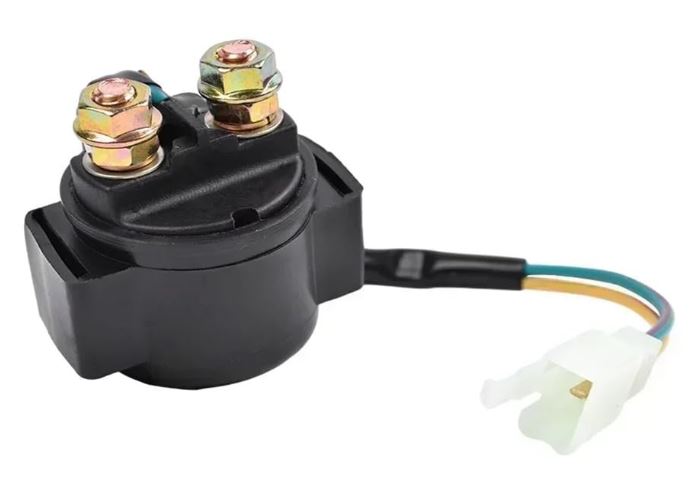

Štartovacie relé (solenoid) je taký „elektrický spínač na steroidoch“:
-
tenké káble – privedú signál z tlačidla štartéra,
-
hrubé káble – prenášajú silový prúd z batérie do štartéra.
Prečo ho tam vôbec máme?
-
aby cez tlačidlo štartéra nešiel obrovský prúd,
-
aby sa dalo štartér ovládať malým spínačom,
-
aby sa dalo „klikom“ spojiť batériu a štartér cez robustný kontakt.
Keď stlačíš štartér, relé cvakne a prepustí prúd do štartéra. Ak toto „cvak“ neprevedie na reálne točenie motora, niečo je zle.
2. Kedy môže byť problém v relé (ale ešte to nie je isté)
Typické situácie:
-
pri stlačení štartéra počuješ cvaknutie, ale štartér sa netočí,
-
nič necvakne, nič sa nedeje, aj keď batéria by mala byť OK,
-
občas to štartne, občas nie – podľa toho, ako sa relé „trafí“.
Lenže podobne sa správa aj:
-
vybitá batéria,
-
zlý kontakt na kábloch alebo kostre,
-
pokazený štartér.
Preto je dôležité relé overiť, nie len automaticky vymeniť.
3. Bezpečná príprava pred testovaním
Skôr než sa začneš hrať s káblami a „spájať napriamo“, urob toto:
-
zaradený neutrál,
-
vypnutý kľúčik (pri niektorých testoch zapneme neskôr),
-
ruky, nohy, oblečenie ďalej od reťaze, kolies a ozubených častí,
-
žiadne malé deti okolo, ktoré chcú „pomáhať“,
-
ideálne rukavice a aspoň základný rešpekt pred 12 V – stále vieš spraviť škodu.
4. Ako dočasne obísť štartovacie relé (rýchly test bez multimetra)
Toto je najpraktickejšia časť – test, ktorý väčšina majiteľov zvládne aj bez merača.
4.1 Krok 1: Nájsť relé
Na pitbiku/ATV ho zvyčajne nájdeš:
-
pri batérii (malá „kocka“ alebo valček s dvoma hrubými skrutkami a poistkou),
-
vedie z neho jeden hrubý kábel na batériu a druhý hrubý na štartér.
4.2 Krok 2: Pripraviť si nástroj
Budeš potrebovať:
-
skrutkovač s izolovanou rukoväťou alebo
-
krátky kus hrubšieho vodiča s odizolovanými koncami.
Nástroj sa môže pri dotyku iskriť a zohriať – počítaj s tým. ykivj
4.3 Krok 3: Premostenie relé
-
Uisti sa, že je neutrál a nič nie je v blízkosti kolies.
-
Kľúčik daj do polohy ON (ak to tvoj stroj vyžaduje na štart).
-
Nástrojom spoj obe hrubé skrutky na relé – teda stranu z batérie a stranu do štartéra.
Očakávané výsledky:
-
Motor sa začne točiť (štartér sa rozbehne)
→ silový okruh je v poriadku (batéria, káble, štartér)
→ relé je veľmi pravdepodobne zlé (neprepája, keď má). -
Nestane sa nič, ani to nepíplo
→ problém môže byť:-
vybitá batéria,
-
zlý kábel od batérie,
-
zlá kostra,
-
samotný štartér.
-
-
Len to silno iskrí, motor sa skoro netočí
→ batéria môže byť slabá alebo sú káble/kontakty v katastrofálnom stave.
Toto „obídenie“ je len test, nie riešenie na bežné štartovanie. Dlhodobo takto ľahko roztavíš kábel alebo nástroj.
5. Ako otestovať štartovacie relé s multimetrom
Ak máš doma multimeter, vieš ísť ešte presnejšie.
5.1 Skontroluj, či má relé napájanie z batérie
-
čierny hrot na kostru (rám alebo mínus batérie),
-
červený hrot na skrutku relé, ktorá ide z batérie.
Malo by tam byť cca 12–13 V.
Ak tam nie je nič, problém je už medzi batériou a relé (kábel, poistka, konektor).
5.2 Skontroluj ovládací obvod relé (tenké káble)
Pri stlačení štartéra:
-
na jednom z tenkých káblov by sa malo objaviť napätie cca 12 V,
-
a relé by malo cvaknúť.
Ak necítiš cvaknutie a neobjaví sa napätie:
-
problém môže byť v tlačidle štartéra, spínačke, brzde (ak je tam bezpečnostný spínač), poistke alebo v kabeláži.
5.3 Skontroluj, či relé prepája výstup na štartér
-
jeden hrot na vstupnú hrubú skrutku (z batérie),
-
druhý na výstupnú hrubú skrutku (na štartér).
Pri nestlačenom štartéri:
-
odpor je veľmi veľký (relé „otvorené“).
Pri stlačenom štartéri:
-
odpor by mal ísť takmer k nule – relé kontakt spojí.
Ak:
-
počuješ cvaknutie,
-
na cievke je napätie,
-
ale medzi vstupom a výstupom stále nie je prepojenie,
→ relé je mechanicky alebo kontaktne zlé a zaslúži si výmenu.
6. Kedy je štartovacie relé naozaj „vinník“
Relé je veľmi pravdepodobne pokazené, ak:
-
pri stlačení štartéra cvakne, ale po premostení relé sa štartér krásne rozbehne,
-
máš napätie na prívode z batérie, signál na cievke, ale na výstupe sa neobjaví nič,
-
funguje len „občas“ – podľa toho, ako ho trafí otras alebo teplota,
-
je viditeľne zhorené, roztavené, nafúknuté alebo má vytečenú živicu.
Vtedy je výmena relé najrozumnejšie riešenie – lacnejšie, než páliť štartér a káble.
7. Prečo nenechávať relé „obídené“ natrvalo
Možno ťa po premostení napadne:
„Veď to spojím napriamo, štartovať môžem skrutkovačom a hotovo.“
Znie to drsne, ale:
-
pri každom „škrtnutí“ vzniká silná iskra,
-
dlhodobo sa môžu prehriavať káble a kontakty,
-
môžeš omylom roztočiť motor so zaradenou rýchlosťou,
-
bezpečnosť ide úplne bokom (deti, neskúsení jazdci).
Obídenie relé ber ako diagnostický nástroj, nie ako štýl jazdenia.
8. Rýchly zhrňujúci check-list
Keď máš podozrenie na štartovacie relé, prejdi si:
-
Batéria – má v kľude okolo 12,4–12,6 V?
-
Káble a kostra – sú dotiahnuté, čisté, bez oxidácie?
-
Premostenie relé
-
premostíš hrubé kontakty → štartér točí = relé je podozrivé,
-
neotáča → rieš batériu, káble, kostru, štartér.
-
-
Multimeter (ak máš):
-
napätie na vstupe relé,
-
napätie na cievke pri stlačení štartéra,
-
prepojenie medzi vstupom a výstupom pri „cvaku“.
-
Ak relé jasne neprepúšťa prúd, aj keď má všetko „okolo seba“ v poriadku, máš vinníka.
9. Záver
-
Štartovacie relé je malá, lacná, ale kľúčová súčiastka medzi batériou a štartérom.
-
Skôr než ho vymeníš, oplatí sa spraviť jednoduché testy – premostenie a krátke meranie.
-
Obídenie relé je super nástroj na diagnostiku, ale nie je riešenie na dlhodobé používanie.
Keď budeš vedieť relé správne otestovať, ušetríš si zbytočné výmeny štartéra, batérie aj nervy pred víkendovým jazdením.
