Stator zapaľovania 2-cievkový Pitbike - indukčná doska
Kód: PIT01079Podrobný popis

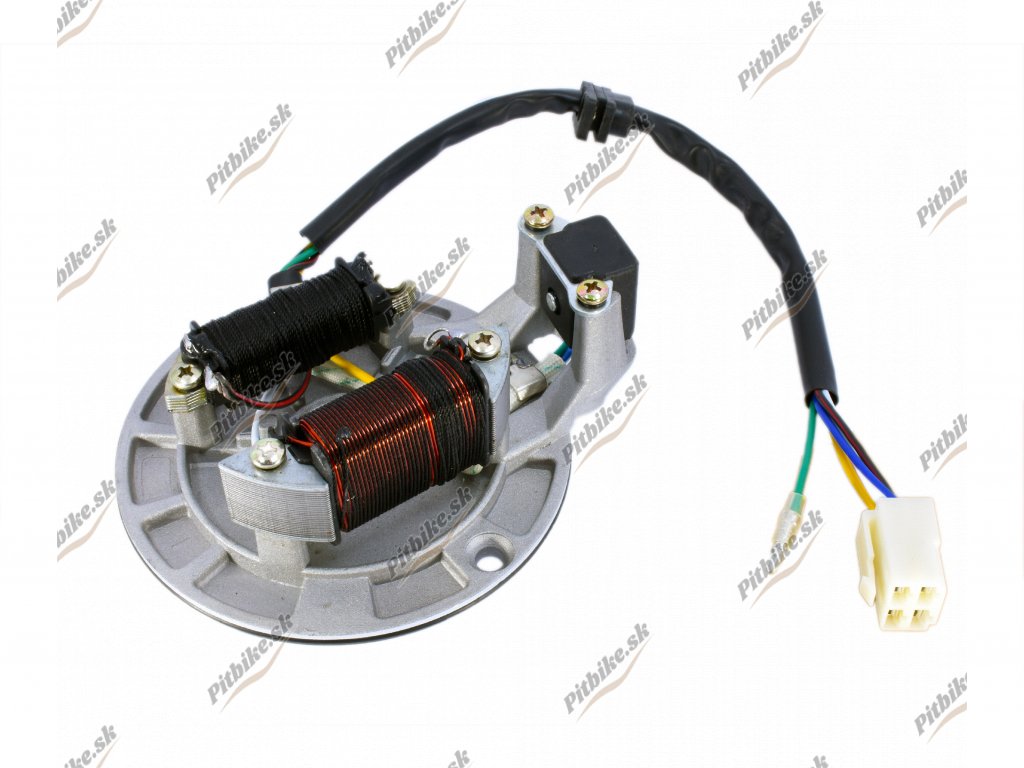

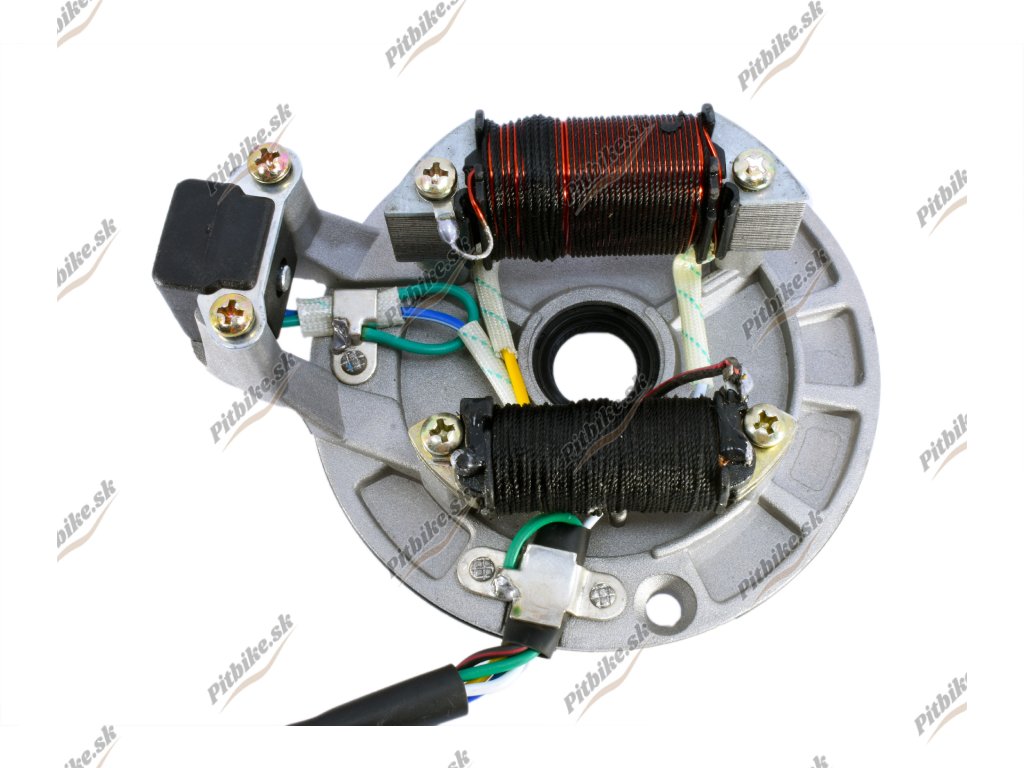

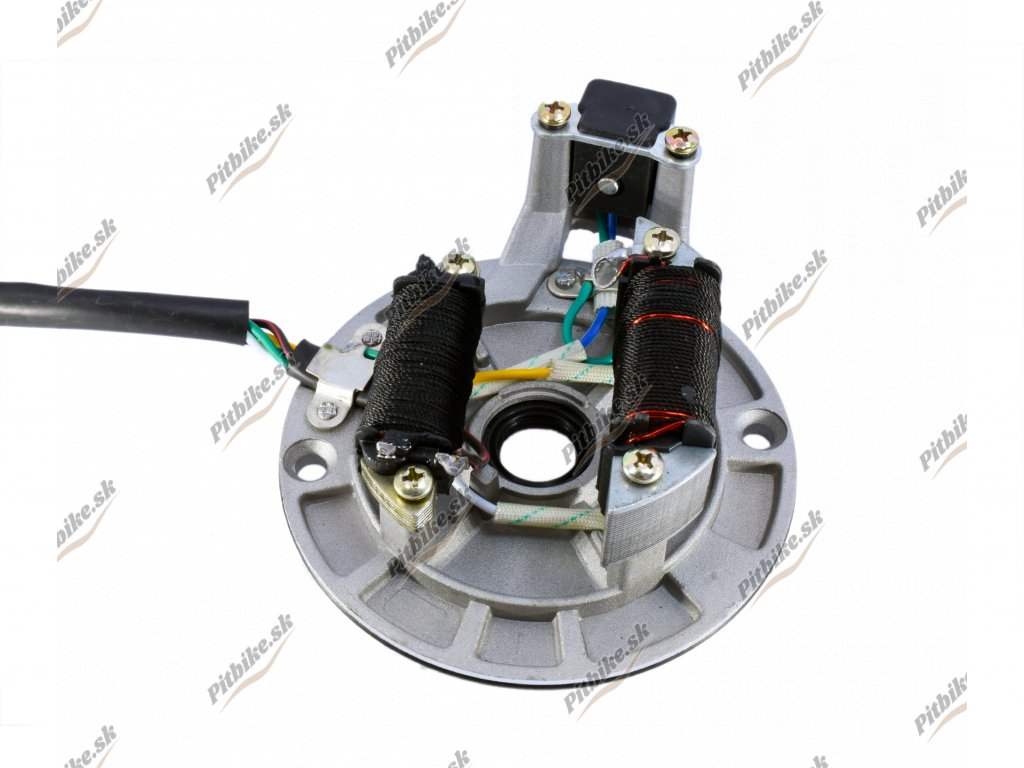

Stator zapaľovania (ľudovo indukčná doska) je srdce elektriky pitbiku - jeho cievky vyrábajú prúd pre zapaľovaciu iskru a napájajú elektroinštaláciu stroja. Toto dvojcievkové prevedenie s plastovým konektorom má aj Hallov snímač pre riadenie iskry. Vymeníš ho, keď motor nechytá iskru, vynecháva alebo prestal dobíjať.
Kedy ho potrebuješ
- Motor nechytá iskru a stroj sa nedá naštartovať.
- Zapaľovanie vynecháva alebo iskra je slabá a nepravidelná.
- Cievky statora sú prepálené, prerušené alebo skratované.
- Elektroinštalácia prestala dobíjať a nesvietia svetlá.
- Robíš generálku motora a renovuješ zapaľovaciu sústavu.
Na čo sadne (kompatibilita)
Určené pre pitbike so zapaľovaním na dve cievky a plastovým konektorom, s uchytením cez rozteč otvorov 101 mm a osadením na gufero typu TC 18,9×30×5. Porovnaj počet cievok, konektor a rozteč otvorov s pôvodným statorom.
Použitie a montáž
Zložený stator montuj pri sňatom veku motora - starú indukčnú dosku odskrutkuj, novú osaď na svoje miesto a priskrutkuj cez uchytávacie otvory. Kábel s dĺžkou 270 mm veď mimo pohyblivých častí a konektory dôkladne zapoj podľa pôvodného zapojenia.
Časté otázky
Na čo slúži stator zapaľovania?
Jeho cievky vyrábajú prúd pre zapaľovaciu iskru a napájajú elektroinštaláciu stroja. Bez funkčného statora motor nenaštartuje.
Ako spoznám, že je stator chybný?
Motor nechytá iskru alebo vynecháva, prípadne prestane dobíjať a nesvietia svetlá. Cievky bývajú prepálené či prerušené.

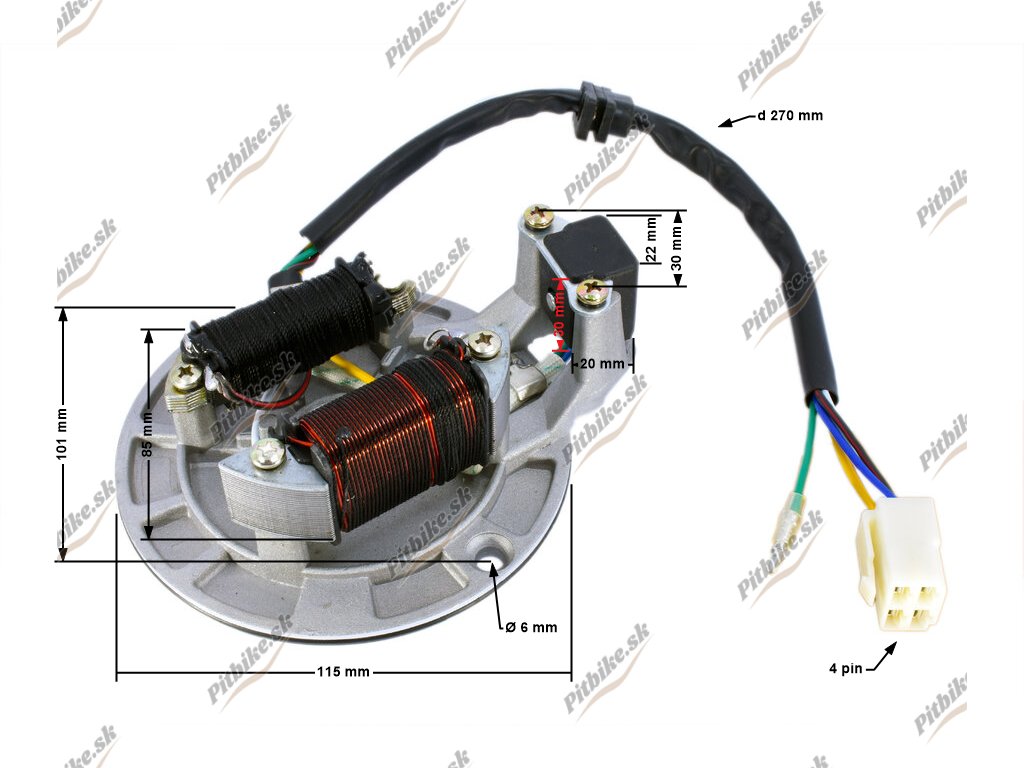

Technické parametre

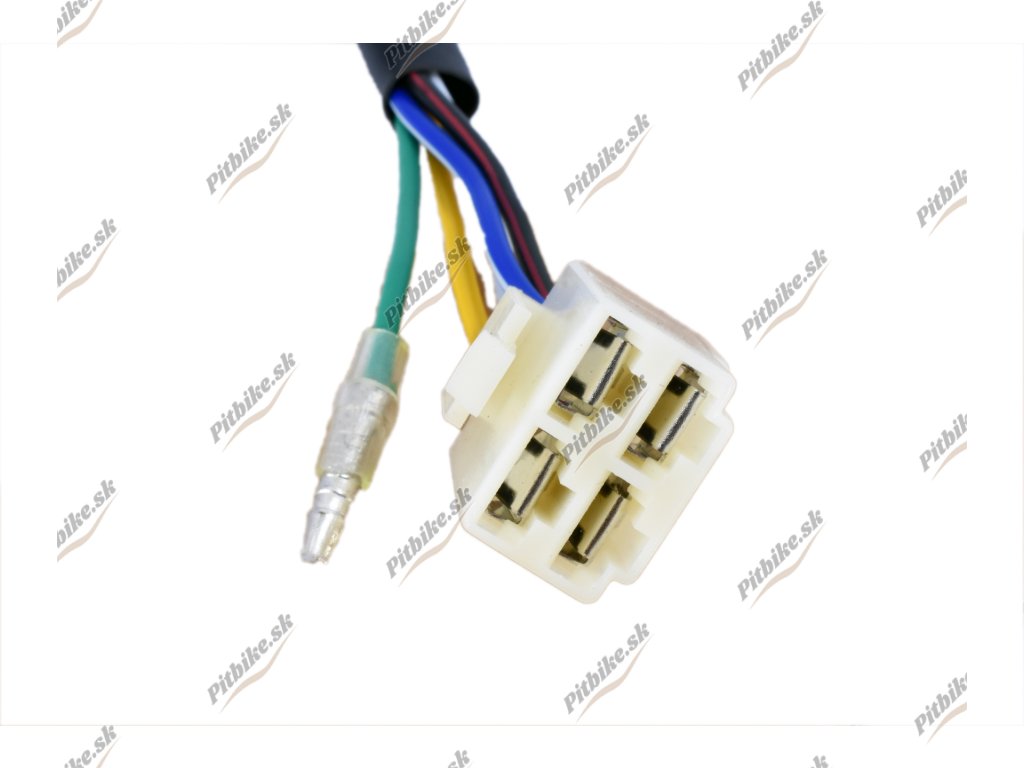

| Počet konektorov | 2 |
| Počet pinov | 4 + 1 |
| Počet cievok | 2 |
| Vonkajší priemer cievok | 85 mm |
| Vonkajší priemer hliníkového krytu | 115 mm |
| Osadenie na gufero | 30 mm |
| Osadenie na typ gufera | TC 18,9 × 30 × 5 |
| Vnútorný priemer | 25 mm |
| Priemer otvoru na skrutky | 6 mm |
| Rozteč otvorov na uchytenie | 101 mm |
| Dĺžka kábla | 270 mm |
| Hallov snímač - výška | 30 mm |
| Hallov snímač - šírka | 20 mm |
| Hallov snímač - dĺžka | 22 mm |
| Hallov snímač - priemer otvoru na skrutky | 5 mm |
| Hallov snímač - rozteč otvorov na uchytenie | 30 mm |
Prečo práve tento diel
Vráť pitbiku spoľahlivú iskru a istý štart. Nový dvojcievkový stator obnoví celú zapaľovaciu sústavu naraz a zbaví ťa vynechávania aj problémov s dobíjaním. Kľúčový diel, bez ktorého motor jednoducho nebeží.
